Inconel 713C tehniline juhend
Inconel 713C tehniline juhend
Inconel 713C on sademe-kõvastuv nikkel-kroomvalamise supersulam, mis on loodud kõrgel temperatuuril-tugevuse, suurepäraste termilise väsimuse ja suurepärase roomamistugevuse saavutamiseks kuni 1800 kraadi F (980 kraadi). Tänu oma võimele säilitada konstruktsiooni terviklikkus isegi äärmuslikes keskkondades, kasutatakse seda laialdaselt kosmosetööstuses ja tööstuslikes gaasiturbiinides, eriti turbiinilabade ja juhtlabade tootmisel.
Mis on sulami 713 koostis?
713 on valatud alumiiniumisulam, mille koostis sisaldab 0,25% räni, 0,35% kroomi, 0,15% niklit, 1,1% rauda, 0,4% kuni 1% vaske, 0,2% kuni 0,5% magneesiumit, 0,25% titaani, 7% kuni 8% mangaani. kasutatakse tavaliselt selliste komponentide valmistamisel, mis nõuavad mitmesugustes tööstuslikes rakendustes suurt tugevust ja plastilisust.
1. Sulami 713 materjali ülevaade
| Parameeter | Kirjeldus |
|---|---|
| Materjal | Inconel 713C (valatud nikli{1}}põhine supersulam) |
| UNS number | UNS N07713 |
| Hiina ekvivalent | K413 |
| Materjali tüüp | Valatud sulam(Ainult Investment Casting) |
| Tugevdamise mehhanism | ′ sademed(Ni₃(Al,Ti)) |
| Toote vorm | Ainult investeerimisvalandid(EI ole saadaval sepistatud ribana) |
| Tüüpilised rakendused | Valatud turbiini labad, juhtlabad, düüsirõngad, turboülelaaduri rattad, kõrgel{0}}temperatuuril kasutatavad valandid |
| Maksimaalne teenindustemperatuur | ~950 kraadi (1742 kraadi F) |
2. Inconel 713C sulami keemiline koostis (massi%)
| Element | Sisu (%) | Standardnõue | Funktsioon |
|---|---|---|---|
| Nikkel (Ni) | Saldo (~70-75) | Tasakaal | Maatrikselement; tagab kõrge{0}}temperatuuri stabiilsuse |
| Kroom (Cr) | 11.0 – 14.0 | 11.0 – 14.0 | Oksüdatsiooni- ja korrosioonikindlus |
| Alumiinium (Al) | 5.5 – 6.5 | 5.5 – 6.5 | Esmane 'endine- moodustab Ni₃ (Al, Ti) |
| Molübdeen (Mo) | 3.5 – 5.0 | 3.5 – 5.0 | Tahke{0}}lahenduse tugevdamine; roomamiskindlus |
| nioobium (Nb) | 1.5 – 2.5 | 1.5 – 2.5 | Täiendav tugevdamine |
| Titaan (Ti) | 0.4 – 1.0 | 0.4 – 1.0 | ′ tugevdamine (Ni₃(Al,Ti)) |
| raud (Fe) | Väiksem või võrdne 2,0 | Väiksem või võrdne 2,0 | Jääkelement |
| Koobalt (Co) | Väiksem või võrdne 1,0 | Väiksem või võrdne 1,0 | Jääkelement |
| Süsinik (C) | 0.05 – 0.15 | 0.05 – 0.15 | Karbiidist moodustaja; tera piiri tugevus |
| Boor (B) | 0.005 – 0.015 | 0.005 – 0.015 | Teraviljapiiri tugevdaja |
| Tsirkoonium (Zr) | 0.05 – 0.15 | 0.05 – 0.15 | Teraviljapiiri tugevdaja |
| Mangaan (Mn) | Väiksem või võrdne 0,20 | Väiksem või võrdne 0,20 | Deoksüdeerija |
| Räni (Si) | Väiksem või võrdne 0,50 | Väiksem või võrdne 0,50 | Deoksüdeerija |
Klõpsake Inconel 713C sulami PDF-faili kohe allalaadimiseks
3. Inconel 713C sulami toatemperatuuril mehaanilised omadused
| Kinnisvara | Tüüpiline väärtus | Testi standard |
|---|---|---|
| Tõmbetugevus, ülim | ~830 – 950 MPa(120-138 ksi) | ASTM E8 / ASTM E21 |
| Tõmbetugevus, saagis (0,2% nihe) | ~650 – 760 MPa(94-110 ksi) | ASTM E8 / ASTM E21 |
| Break'i pikenemine | 2 – 5%(madal plastilisus) | ASTM E8 / ASTM E21 |
| Pindala vähendamine | 2 – 5% | ASTM E8 |
| Kõvadus (Rockwell C) | 35–40 HRC | ASTM E18 |
| Kõvadus (Brinell) | 330-380 HBW | ASTM E10 |
| Elastsusmoodul | ~205 GPa(29,7 × 10⁶ psi) | ASTM E111 |
| Poissoni suhe | 0.30 – 0.31 | – |
| Tihedus | 7,91 g/cm³ | – |
4. Inconel 713C sulami kõrgtemperatuurilised mehaanilised omadused
| Temperatuur (kraad) | Temperatuur (F) | Tõmbetugevus (MPa) | Saagistugevus (MPa) | pikenemine (%) |
|---|---|---|---|---|
| 20 (toatemperatuur) | 68 | 830 – 950 | 650 – 760 | 2 – 5 |
| 300 | 572 | ~850 | ~700 | ~4 |
| 400 | 752 | ~840 | ~690 | ~4 |
| 500 | 932 | ~830 | ~680 | ~5 |
| 600 | 1112 | ~810 | ~660 | ~6 |
| 650 | 1202 | ~790 | ~640 | ~6 |
| 700 | 1292 | ~770 | ~600 | ~7 |
| 750 | 1382 | ~730 | ~560 | ~8 |
| 800 | 1472 | ~680 | ~500 | ~8 |
| 850 | 1562 | ~600 | ~450 | ~9 |
| 900 | 1652 | ~500 | ~400 | ~10 |
| 950 | 1742 | ~400 | ~350 | ~10 |
| 1000 | 1832 | ~300 | ~250 | ~12 |
5. Inconel 713C sulami füüsikalised omadused
| Kinnisvara | Väärtus | Tähendus |
|---|---|---|
| Tihedus | 7,91 g/cm³(0,286 naela/in³) | Kaalu arvutamine |
| Sulamisvahemik | 1260–1315 kraadi (2300–2400 kraadi F) | Valamise temperatuurivahemik |
| Soojusjuhtivus (20 kraadi) | 11.2 W/m·K | Soojuse hajumine |
| Soojusjuhtivus (500 kraadi) | ~15.0 W/m·K | Kõrge{0}}temperatuuri jõudlus |
| Soojuspaisumistegur (20-100 kraadi) | 12,0 × 10⁻⁶/kraad | Sobivus ühilduvus |
| Soojuspaisumistegur (20-800 kraadi) | ~14,0 × 10⁻⁶/ kraad | Kõrge{0}}temperatuuriline disain |
| Erikuumus (20 kraadi) | 450 J/kg·K | Soojusvõimsus |
| Erikuumus (800 kraadi) | ~550 J/kg·K | Kõrge{0}}temperatuuriline soojusvõimsus |
| Elastsusmoodul (20 kraadi) | ~205 GPa (29,7 × 10⁶ psi) | Jäikus |
| Elastsusmoodul (800 kraadi) | ~160 GPa (23,2 × 10⁶ psi) | Kuum jäikus |
| Elektriline takistus | 1.30 µΩ·m | – |
| Magnetilised omadused | Mitte-magnetiline | – |
6. Inconel 713C sulami võrdlus teiste valatud supersulamitega
| Kinnisvara | Inconel 713C | IN-100 | märts-M-247 | CMSX-4 (ühekristall) |
|---|---|---|---|---|
| Tüüp | Equiaxed Cast | Equiaxed Cast | Equiaxed Cast | Üksik kristall |
| Max Temp | ~950 kraadi | ~1000 kraadi | ~1050 kraadi | ~1100 kraadi |
| UTS (RT) | 830-950 MPa | ~900 MPa | ~900 MPa | ~950 MPa |
| YS (RT) | 650-760 MPa | ~800 MPa | ~800 MPa | ~900 MPa |
| Pikendamine | 2-5% | 2-5% | 2-5% | 2-5% |
| Tihedus | 7.91 | 7.89 | 8.05 | 8.10 |
| Maksumus | Kõrge | Väga kõrge | Väga kõrge | Äärmiselt kõrge |
Professionaalsete ja kvaliteetsete{0}}valusulamite soovituste saamiseks võtke meiega ühendust
7. Inconel 713C sulamist valandite kuumtöötlus
| Samm | Ravi | Temperatuur | Aeg | Jahutus | Eesmärk |
|---|---|---|---|---|---|
| 1. Lahuse ravi | Osaline lahendus | ~1120 kraadi | 4-8 tundi | Õhk jahe | Lahustage karbiidid |
| 2. Vananemine | Sademed | ~950 kraadi | 4-16 tundi | Õhk jahe | Coarsen |
| 3. Sekundaarne vananemine | Valikuline | ~870 kraadi | 4-8 tundi | Õhk jahe | Stabiliseeri" |
Võtke meiega ühendust, et kohandada Inconel 713C tooteid vastavalt teie projekti mõõtmetele

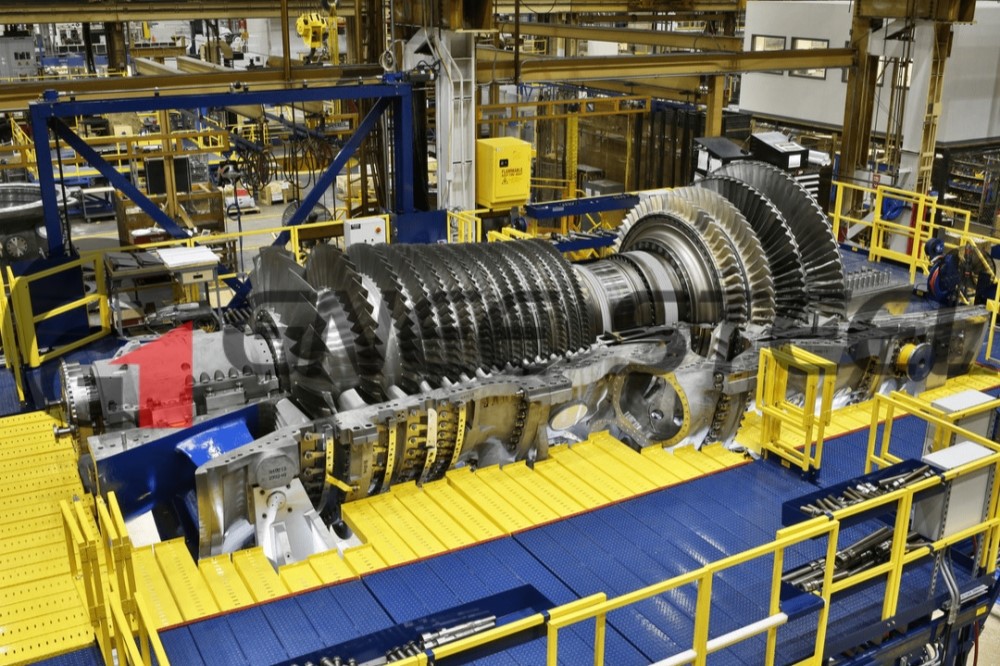

8. Inconel 713C sulami tüüpilised valurakendused
| Tööstus | Rakendus | Töötemperatuur | Põhinõuded |
|---|---|---|---|
| Lennundus | Turbiini labad, juhtlabad | 800-950 kraadi | Roomamistugevus, termiline väsimus |
| Lennundus | Düüsirõngad, difuusori korpused | 700-900 kraadi | Kõrge{0}}temperatuuri tugevus |
| Tööstuslikud gaasiturbiinid | Valatud turbiini labad | 800-950 kraadi | Roomamiskindlus |
| Autotööstus | Turboülelaaduri rattad | 700-900 kraadi | Kõrge{0}}temperatuuri tugevus |
| Elektritootmine | Väikesed turbiini komponendid | 700-900 kraadi | Termiline stabiilsus |
| Raketimootorid | Valatud komponendid | 800-1000 kraadi | Kõrge{0}}temperatuuri võime |
Miks valida Gnee oma nikli{0}}põhiste sulamite tarnijaks?
✅ Üle 18 aasta ekspordikogemust, tooteid müüakse enam kui 80 riiki
✅ Sertifitseeritud ISO, SGS ja BV poolt
✅ Inconeli, Hastelloy, Incoloy ja Moneli sulamist torude, plaatide ja vardade ülemaailmne inventar
✅ Saadaval on kohandatud töötlemisteenused – sealhulgas lõikamine, poleerimine, CNC-töötlus ja pakendamine
✅ Kiire kohaletoimetamine 7-15 päeva jooksul ülemaailmsete logistikapartnerite toel
Gnee Steel inconel 713C sertifikaat
📦 Pakendamine ja saatmine
KõikNiklipõhine sulamtooted on pakendatud järgmistel viisidel:
Puidust kaubaalused või -kastid
Niiskuskindel{0}}pakend
Sildid ahju numbri-, standard- ja suurusesiltidega
Tarnitakse üle maailma mere-, õhu- või ekspressposti teel
Gnee Steel 713C tootepakend
713C sulami uusima ekspordihinna pakkumise saamiseks võtke meiega ühendust
KKK
K: Kas ma saan Inconel 713C keemiareaktori jaoks "toru" kujul?
A:Standardseid 713C torusid ei eksisteeri, kuna materjal on liiga raske rullida. Kui vajate suure-pingega kuumuse jaoks õõnsat kuju, peab see olemavalada-mõõtu-. Kui stress on madal,Inconel 600 torudon standardne ja palju kuluefektiivsem{0}}valik.
K: Milline sulam on parem "rohelise mädaniku" vastu?
A:Mõlemad on suurepärased, kuid Inconel 600 on spetsiaalselt loodud suurepärase vastupidavuse tagamiseks oksüdatsioonile ja karboniseerumisele ahju atmosfääris.
K: Kuidas taotleda võrdlevat pakkumist?
A:Klõpsake lihtsalt meie päringu nupul ja esitage oma töötemperatuur, mehaaniline koormus ja eelistatud vorm. Meietehniline müügimeeskondvastab 24 tunni jooksul hinna ja toimivuse-kõrvuti-võrdlemisega.
