ASTM SB163 UNS N04400 torud elektrijaamade jahutussüsteemide jaoks
Gnee teras
ASTM SB163 UNS N04400 torud elektrijaamade jahutussüsteemide jaoks

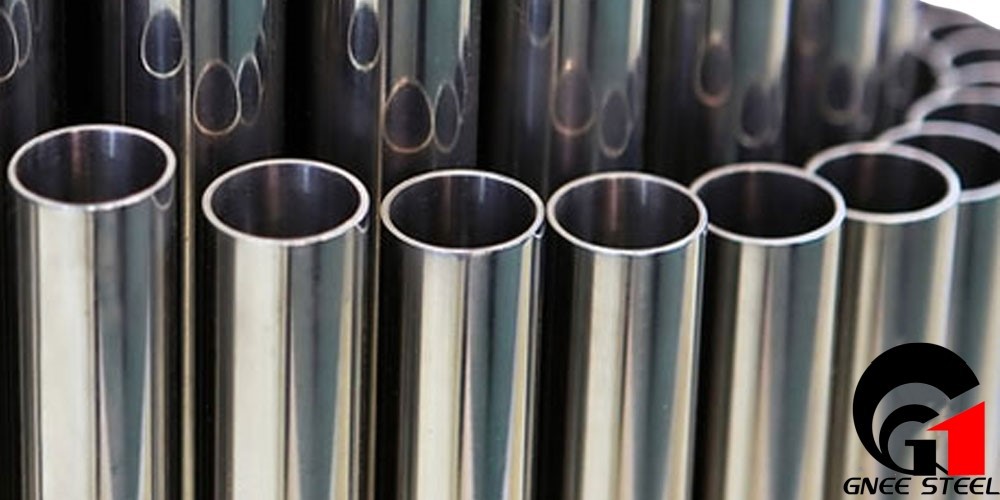

ASTM B163 UNS N04400 toru, mida tuntakse ka kui Monel 400, on nikkel - vasksulamistoru, mida elektrijaamade jahutussüsteemides on kõrgelt hinnatud, et saada suurepärase vastupidavuse merevee korrosioonile ja kõrgele tugevusele laial temperatuurivahemikul. ASTM B163 spetsifikatsioon hõlmab kondensaatorite ja soojusvahetite sujuvaid torusid, mis on elektrijaama jahutussüsteemides kasutatud rakendused.
Gnee teras
Mis on UNS N04400?
Monel nikkel - vasksulamist 400
Monel Nickel - Copper Alloy 400 (USN N04400/W.NR . 2.4360 ja 2.4361) on kindel - lahendussulam, mida saab kõveneda ainult külma tööga. Sellel on lai tugevus ja sitkus laias temperatuurivahemikus ning pakub suurepärast korrosioonikindlust laias valikus söövitavates keskkondades.
ASME SB163 UNS N04400 torude spetsifikatsioonide diagramm
| ASTM spetsifikatsioon | ASTM B163 |
|---|---|
| Standard | ASTM, ASME, JIS, AISI, AMS, EN, SAE, DIN, NF, TOCT, DS, DTD, GB |
| ASTM B163 UNS N04400 sujuva toru suurus | 4 kuni 219 mm mass: 0,5 kuni 20 mm |
| ASTM B163 N04400 keevitatud toru suurus | 5.0 - 1219.2 mm |
| ASME SB 163 N04400 EFW toru suurus | 5.0 - 1219.2 mm |
| SWG & BWG | 10 swg., 12 swg., 14 swg., 16 swg., 18 swg., 20 swg. |
| B163 N04400 torude ajakava | SCH5, SCH10, SCH10S, SCH20, SCH30, SCH40, SCH40S, STD, SCH80, XS, SCH60, SCH80, SCH120, SCH140, SCH160, XXS |
| ASME SB 163 UNS N04400 toru pikkus | Ühekordne juhuslik juhuslik, standard- ja lõigatud pikkusega toru |
| Viimistlus | Lihvitud, AP (lõõmutatud ja marineeritud), BA (Bright & lõõmutatud), MF, nr 1, nr 4, 2b, BA, HL, 8K, Mirror Finish jne |
| Vorm | ASME SB 163 UNS N04400 toru on saadaval ümmarguse, ruudukujulise, õõne, ristkülikukujulise, hüdraulilise, mähitud, sirgete torude kujul, "u" kuju, panni koogimähised jne. |
ASTM B163 UNS N04400 keemiline koostis
| Sulami | Nikkel | Vask | Mangaan | Triikraud | Väävel | Süsinik | Räni | Kroom |
|---|---|---|---|---|---|---|---|---|
| Un n04400 | 63,0 min | 28.0 – 34.0 | 2,0 max | 2.5Max | 0,024 max | 0,3max | 0.5 | … |
ASTM B163 UNS N04400 mehaanilised omadused
| Materjal ja seisund | Tõmbetugevus min. KSI (MPA) | Saagikuse tugevus (0,2% nihe) min, KSI (MPA) | Pikkumine 2inis. või 50mm (või 4D) min. % | Rockwelli kõvadus (või samaväärne) lõõmutatud otste jaoks [märkus (1)] |
|---|---|---|---|---|
| Stress - leevendatud sulamist un04400: | 85(586) | 55(379) | 15 | B75Max |
Peamised rakendused elektrijaamade jahutussüsteemides
Kondensaatori ja soojusvaheti torud: ASTM B163 käsitleb konkreetselt kondensaatorides ja soojusvahetites kasutatavaid õmblusteta niklisulami torusid. Selle kõrge korrosioonikindlus veele ja aurule muudab selle ideaalseks nende komponentide jaoks, mis on kriitilise tähtsusega taimest eemale viimiseks.
Torujuhtmesüsteemid: Monel 400 kasutatakse jahutusvedeliku ringlevate keerukates torustikuvõrkudes, eriti taimedes, mis kasutavad jahutusvedelikuna merevett. Selle vastupidavus kõrge veevoolu kiirusele on peamine eelis.
Ventiilid ja pumbad: nii kõrge tugevuse kui ka korrosioonikindlust vajavate komponentide puhul kasutatakse jahutusinfrastruktuuri ventiilides ja pumpades sageli Monel 400.
Põhifunktsioonid ja eelised
Kõrge korrosioonikindlus: Monel 400 pakub suurepärast korrosioonikindlust merekeskkonnas, sealhulgas kiire - liikuv merevesi, auru ja soolalahused. Samuti on sellel tugev vastupidavus kloriidi - indutseeritud stressi korrosioonipragunemise suhtes.
Kõrge - Temperatuuri tugevus: sulam hoiab suurepäraseid mehaanilisi omadusi alates subzero temperatuuridest kuni umbes 1000 kraadi F (538 kraadi). See termiline stabiilsus on jahutussüsteemides leiduvate temperatuuri kõikumiste vastu pidamiseks hädavajalik.
Vastupidavus ja pikk eluiga: Monel 400 torul on riim ja merevees madal korrosioonikiirus ning korrosioonisagedus on aja jooksul etteaimatav ja aeglane. Selle tulemuseks on pikema kasutusaega ja vähendatud hoolduskulusid võrreldes paljude vasesulamitega.
Masinatavus: Monel 400 näitab head keevitatavust ja võib olla kuum - ja külm -, mis võimaldab selle valmistada keerukateks osadeks ja komplektideks, mis sobivad mitmesuguste jahutussüsteemi kujunduste jaoks.
Gnee Steel on spetsialiseerunud mitmesuguste nikli - põhiliste sulamite tootmisele ja müümisele, sealhulgas Nickel 201, Nickel 202, Hastelloy C - 276, Hastelloy C-22, Hastelloy B, Hastelloy B, Hastelloy C-4, Incoentel Alloy 625, Inchaly 718, Incelel 718, Incelel 718, Incelel 718, Incalel 718, Incelel X- 800H/HT, INCOLOY 825, Monel Alloy 400, Monel K500 ja kõrgtemperatuurilised sulamid. Gnee Steel'i tooteid kasutatakse laialdaselt kosmose-, keemia-, elektrienergia, auto- ja tuumaenergia rakenduses. Pakume ka klientide vajadustele kohandatud kohandatud sulamilahendusi. Sulamihindade päringute või kohandatud sulamilahenduste jaoks võtke meiega tsitaadi saamiseks ühendust aadressilss@gneesteel.com.
